CCW

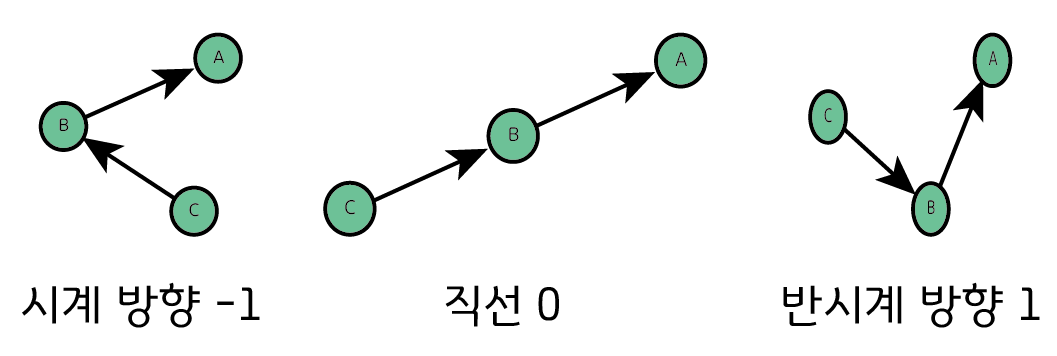

CCW(Counter Clockwise)는 세 점의 방향을 판별하는 알고리즘이다. 세 점 (A), (B), (C)를 순서대로 연결했을 때, 어느 방향으로 꺾이는지 확인한다.

양수: 반시계 방향
음수: 시계 방향
0: 세 점이 일직선

공식

벡터 $A B$ 와 $A C$ 의 2차원 외적

세 점을 $A = (a_{x}, a_{y}), B = (b_{x}, b_{y}), C = (c_{x}, c_{y})$ 로 두자

A를 기준점으로 옮긴다

먼저 $A$ 에서 $B$ 로 가는 벡터와 $A$ 에서 $C$ 로 가는 벡터를 구하기

A B = (b_{x} - a_{x}, b_{y} - a_{y}) A C = (c_{x} - a_{x}, c_{y} - a_{y})

두 벡터의 외적을 계산한다

2차원 벡터 $u = (u_{x}, u_{y}), v = (v_{x}, v_{y})$ 의 외적 값은 다음과 같이 정의

u \times v = u_{x} v_{y} - u_{y} v_{x}

여기에 $A B$ 와 $A C$ 를 넣으면,

A B \times A C

= (b_{x} - a_{x}) (c_{y} - a_{y}) - (b_{y} - a_{y}) (c_{x} - a_{x})

(b.x - a.x) * (c.y - a.y) - (b.y - a.y) * (c.x - a.x)

이렇게 구해진 값은 이 값은 두 벡터가 만드는 평행사변형의 부호 있는 넓이

언제 쓰는가

세 점의 방향을 판별할 때
두 선분이 교차하는지 확인할 때
볼록 껍질을 구할 때
다각형의 방향을 판별할 때

C++ 코드

long long ccw(Point a, Point b, Point c) {
    return (b.x - a.x) * (c.y - a.y)
         - (b.y - a.y) * (c.x - a.x);
}

bool onSegment(Point A, Point B, Point C) {
    return min(A.x, B.x) <= C.x && C.x <= max(A.x, B.x)
        && min(A.y, B.y) <= C.y && C.y <= max(A.y, B.y);
}

int CCW(Point A, Point B, Point C) {
    long long t1 = A.x * B.y + B.x * C.y + C.x * A.y;
    long long t2 = A.y * B.x + B.y * C.x + C.y * A.x;
    // long long t1 = (B.x - A.x) * (C.y - A.y);
    // long long t2 = (C.x - A.x) * (B.y - A.y);

    if (t1 - t2 > 0) return 1;   // 반시계
    else if (t1 - t2 == 0) return 0; // 일직선
    else return -1;              // 시계
}

bool isIntersect(Point A, Point B, Point C, Point D) {
    int ab_c = CCW(A, B, C);
    int ab_d = CCW(A, B, D);
    int cd_a = CCW(C, D, A);
    int cd_b = CCW(C, D, B);

    // 일반 교차
    if (ab_c * ab_d < 0 && cd_a * cd_b < 0)
        return true;

    // 일직선 + 선분 위
    if (ab_c == 0 && onSegment(A, B, C)) return true;
    if (ab_d == 0 && onSegment(A, B, D)) return true;
    if (cd_a == 0 && onSegment(C, D, A)) return true;
    if (cd_b == 0 && onSegment(C, D, B)) return true;

    return false;
}

Python 코드

def ccw(a, b, c):
    return (
        (b[0] - a[0]) * (c[1] - a[1])
        - (b[1] - a[1]) * (c[0] - a[0])
    )

볼록 껍질

그라함 스캔

그라함 스캔(Graham scan)은 볼록 껍질을 구하는 알고리즘
그레이엄 스캔 - 위키백과, 우리 모두의 백과사전
로직
1. 가장 작은 y값을 기준점 잡기, 같다면 x가 작은
2. 점을 각도 순으로 정렬
3. 순서대로 점을 보면서, 스택에 차례대로 집어 넣기
4. 만약에 스택의 마지막 두 점과 새로 추가되는 점이 CCW가 아니라면, CCW가 될때까지 스택을 pop
5. 마지막에 스택에 남아있는 점들이 볼록 껍질을 구성하는 점들이다

모노톤 체인

모노톤 체인(Monotone chain)은 볼록 껍질을 구하는 알고리즘, Andrews’s Algorithm이라고도 불린다
로직
1. 점을 x좌표 순으로 정렬한다(같을 시 y좌표)
2. 순서대로 점을 보면서, 스택에 차례대로 집어 넣는다
3. 만약에 스택의 마지막 두 점과 새로 추가되는 점이 CW가 아니라면, CW가 될때까지 스택을 pop 한다
4. 마지막에 스택에 남아 있는 점들이 윗 껍질을 구성하는 점들이다
5. CW대신 CCW로 바꾸어서 아래 껍질을 찾는다
6. 윗 껍질과 아랫 껍질의 합이 볼록 껍질이다.
각도 정렬 필요 없고, 특정 x 범위 내의 convex hull을 빠르게 구할 수 있다

연습문제

ccw
Convex hull
